BASS SHAKER, בייס שייקר, המכונה גם בשם טרנסדיוסרים טקטליים (Tactile Transducer) שינה את הדרך בא אנו חווים סאונד באמצעות הוספת מימד חדש – מגע ישיר עם גלי קול. BASS SHAKER מכניס אתכם את תוך מסע אימרסיבי בעלות נמוכה יחסית לסאבוופר. כדי לתת תחושה דומה באמצעות סאבוופר רגיל, נצטרך רמקול בעוצמה של מועדונים מכיוון שסאבוופר רגיל יוצר גלי קול ע"י דחיפת אויר מה שדורש הרבה מאוד אנרגיה. בייס שייקר למעשה "מדלג" על דחיפת האויר ומרטיט ישירות את הריהוט שאנו יושבים עליו. בייס שייקר יכול להשתלב במערכת קולנוע ביתית בסלון, במערכת סטריאו בחדר השינה או לכל מערכת הגברה למעשה. קיימים דגמים שונים שמתאימים לסיטואציות שונות.
יצא לי להתקין בייס שייקרים בכל סיטואציה, מבתים פרטיים עד פסטיבלי טבע ולמדתי הרבה בדרך.
במדריך זה נדבר על איך לשדרג מערכת סאונד קיימת ע"י התקנת BASS SHAKER בספה. בייס שייקר יכול להשתלב במערכת הגברה עם או בלי סאבוופר. חשוב לעקוב אחרי כל השלבים על מנת שמירה על תקינות הריהוט ומערכת ההגברה שלכם ולהמנע מטעויות.
לינקים לרכישת כל המוצרים במדריך
לפני התקנה
ציוד נדרש
1- BASS SHAKER
2- מגבר
3- כבל רמקול עובי 14-16awg
4- מברגה וברגי עץ
5- אקדח סיכות
6- תחתיות אנטי-ויברציה למכונת כביסה
תכנון סביבת הסאונד שלנו
שלב ראשון הוא להבין כמה בייס שייקרים אנחנו צריכים בתור התחלה, כמה ריהוט אנחנו רוצים להרטיט, כמה מושבים בכל רהיט וכו'.. כל סיטואציה היא שונה ודורשת מעט ניסוי וטעיה.
כמה כללי אצבע שיעזרו לכם להחליט:
1- מומלץ 50W לפחות לכל מושב. יותר עוצמה יותר טוב.. תמיד אפשר להנמיך. בעיקרון על ספת 3 מושבים מומלץ 200W לפחות. לעוצמה ניתן להגיע ע"י חיבור בייס שייקר עוצמתי אחד או שרשור מספר שייקרים קטנים. ראו עוד על חישוב עוצמה בהמשך.
2- כיצד הריהוט שלכם מורכב? האם הוא יחידה אחת, או ספה שמורכבת מיחידות נפרדות. במידה הספה מורכבת מיחידות נפרדות, נצטרך להרכיב בייס שייקר על כל יחידה.
התאמה בין BASS SHAKER למגבר
בייס שייקר, בדומה לסאבוופר פאסיבי, דורש כוח ממגבר חיצוני כדוגמא מגבר סאבוופר או רסיבר של מערכת קולנוע ביתי עם יציאת סאב מוגברת. עלינו לוודא שיש לנו מגבר שתואם לבייס שייקר מבחינת עוצמה והתנגדות. ישנם דגמים שונים מחברות שונות אבל לצורך מדריך זה ניקח כדוגמא את הדגם הנפוץ של Bass shaker עם עוצמה של 50W והתנגדות של 4 אום.
ברמת העיקרון, אם יש לרסיבר שלכם יציאת סאב מוגברת, ניתן לחבר אליה בייס שייקר ישירות. אני ממליץ בכל זאת להתקין מגבר ייעודי נוסף רק לבייס שייקרים ככה יש לי שליטה טובה יותר על העוצמה. לרוב הרסיברים הבייתים אין יציאת באס מוגברה גם אם רשום עליהם 5.1 או 7.1 (ה1. מציין יציאת באס). אם אתם רואים יציאת RCA או אוזניות שרשום עליה PRE OUT SUB- הכוונה ליציאה לא מוגברת שדרכה נשרשר מגבר ייעודי.
שרשור מגברים מאפשר לנו לבנות את המערכת שלנו בשלבים ככה לא חייבים לרכוש הכל בפעם אחת.
איך לתאם עוצמה בין מגבר ל BASS SHAKER
מומלץ שהמגבר יהיה חזק באותה עוצמה או יותר מהעוצמה הממוצעת של הבייס שייקר- כלומר, אם נרכיב BASS SHAKER עם עוצמה ממוצעת של 50W, נצטרך מגבר של ם50W-100W. זאת מכיוון שכל מגבר מתחמם ומגברים ביתיים לא אמורים לעבוד בכוח מלא באופן קבוע. קרוב לעוצמה מלאה מגברים יכולים להתחמם יתר על המידה. לכן ההמלצה של בעלי מקצוע, גם לגבי רמקולים רגילים, הוא לקחת מגבר כפול בעוצמתו ולא לדחוף אותו לעוצמה מלאה. חוק האצבע הוא "להנמיך תמיד אפשר, להגביר זה קשה". שימו לב לא לחבר בייס שייקר למגבר חזק מידי שלא תשרפו את הבייס שייקר.
לעומת זאת אם נחבר מגבר של 100W לבייס שייקר של 300W המערכת תעבוד אבל לא נוציא את המירב מהבייס שייקר.
כשמחווטים מס' בייס שייקרים ביחד, אנחנו נסכום את העוצמות שלהם ביחד. לדוגמא- 4 בייס שייקרים של 50W יתנו לנו עוצמה של 50W+50W+50W+50W=200W
איך לתאם התנגדות בין מגבר ל BASS SHAKER
בדומה לרמקולים סטנדרטים, גם ל BASS SHAKER יש רמת התנגדות. לכל מגבר יש טווח התנגדות לפי הוראות היצרן. לרוב ככל שההתנגדות קטנה יותר, ככה המגבר יכול להוציא הספק גבוהה יותר אבל אסור לנו לחבר בייס שייקר אם הוא לא עובד בטווח של המגבר.
לצורך הדוגמא, אם הבייס שייקר 4 אום והמגבר עובד רק ב2 אום, לא נוכל לחבר את הבייס שייקר. אם הבייס שייקר 4 אום והמגבר עובד בטווח 4-16 אום אזי הוא בטווח וניתן לחבר ביניהם.

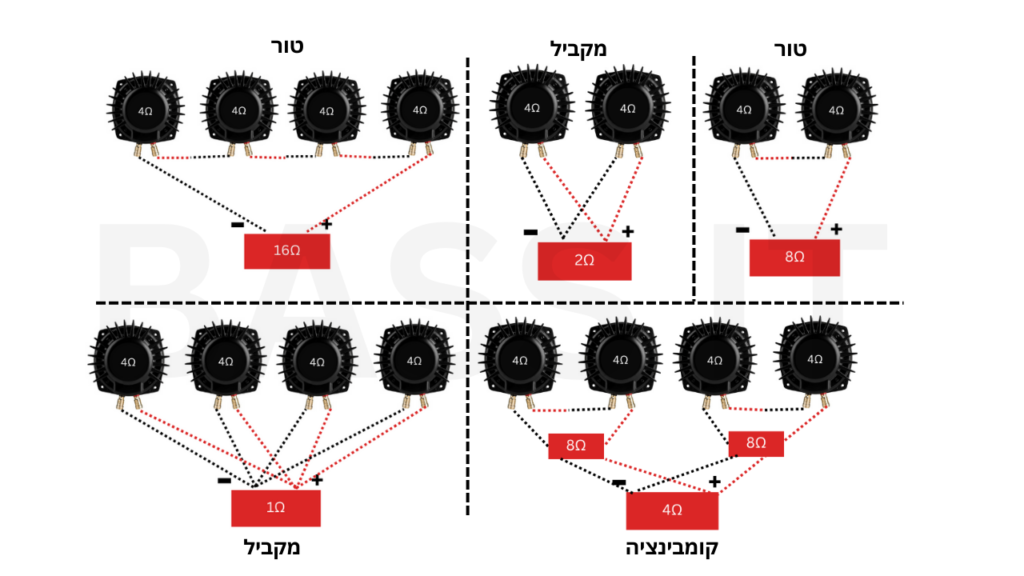

חיווט מס' בייס שייקרים ביחד
ניתן לחווט בשיטת תור או מקביל או שילוב של שניהם. חיווט תורי מעלה את ההתנגדות וחיווט מקבילי מוריד את ההתנגדות. אם נחווט 2 בייס שייקרים של 4 אום במקביל נקבל התנגדות של 2 אום. אם נחווט אותם תור נקבל התנגדות של 8 אום.
בתמונה הנ"ל ניתן לראות חיווט משולב. כל שני בייס שייקרים מחווטים בתור ושני הזוגות מחווטים במקביל. ככה ששני שייקרים יוצרים התנגדות של 8 אום. ושני הזוגות ביחד במקביל מחזיר אותנו ל4 אום סה"כ.
HighPass filter
BASS SHAKER, בדומה לסאבוופר חייב לקבל טווח תדרים נמוכים בלבד. HighPass filter או בשמו האחר LowCut או פשוט "יציאת SUB" זה פיצ'ר קריטי במערכת ההגברה מכיוון שזה שולח לבייס שייקר רק תדרים נמוכים ומוציא החוצה תדרי אמצע וגבוהים. במערכות סאונד מקצועיות שמתאימות לבמה, חיתוך התדרים קורה בשלב מקדים למגבר דרך רכיב הנקרא פרוססור. במערכת הגברה ביתית זה עובד קצת שונה. מגברי באס שאני ממליץ עליהם כאן באתר מגיעים עם LowCut מובנה.
הרכבה
שלב ראשון – חיבור המגבר ל BASS SHAKER ובדיקת תקינות
1- לפי חיבור כבלים או חשמל- וודאו שהמגבר כבוי והווליום על הנמוך ביותר! חיבור פתאומי לחשמל יכול להזיק למגבר ולרמקול… מניסיון..
2- הניחו את BASS SHAKER על הבידוד שהגיע עם הקופסא על הרצפה.
3- חברו כבל רמקול בין המגבר לBASS SHAKER ובין המגבר לנגן המוזיקה שלכם.
4- חברו את המגבר לחשמל והדליקו אותו.
5- שימו טראק בנגן המוזיקה, הגבירו בנגן המוזיקה למקסימום והעבירו לחלק הרועש של הטראק (בדר"כ אין באסים בפתיחה)
6- הגבירו את הווליום במגבר לאט לאט.
7- אם בשלב זה הבייס שייקר מתחיל לרטוט ולזוז על הרצפה, מצויין! אתם מוכנים לשלב הבא! אם לא קורה כלום אתם צריכים לבדוק מה בשרשרת לא עובד. הימנעו מחיבור וניתוק כבלים כל עוד המגבר פועל.
שלב שני – הרכבה על הריהוט
בדקו כיצד ניתן לגשת לפנים הריהוט, לרוב מדובר בהסרת סיכות שדכן של אל-בד בתחתית הספה. ממליץ לא לחתוך את בד הריהוט אם אתם לא יודעים כיצד לתפור אותו חזרה.
הבריגו את הבייס שייקר למסגרת עץ של הריהוט. הבייס שייקר צריך לגעת בשלמותו במסגרת. שימו לב- לא חבר לפלטת דיקט דקה אלא למסגרת עצמה. במידה ואין מקום נוח לחבר במסגרת, יש להבריג קרש ברוחב הבייס שייקר לאורך הריהוט. לפיזור הרטט באופן אופטימלי, וודאו שהקרש מגיע מקצה לקצה של השטח הרוטט. כל ריהוט הוא שונה, לכן שלב זה דורש מעט יצירתיות.
וודאו שהבייס שייקר לא נוגע בקיר או ברצפה. ניתן להתקין במשענת ו/או במושב.
שלב שלישי – חיווט
בשלב זה נחווט בין הבייס שייקר ונעשה בדיקת תקינות נוספת לפי השלב הראשון. הפעם אנחנו גם נחפש צלילי זמזום, במידה וקיימים- חפשו את המקור שלהם, לפעמים מדובר בחלק רופף בספה שדורש חיזוק.

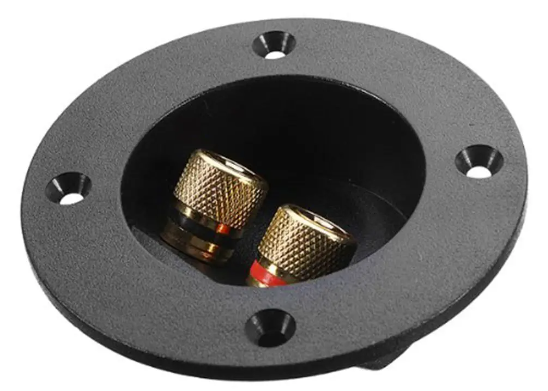

למתקדמים- ניתן להוסיף טרמינל סאונד בספה וככה נוכל לנתק את הספה בקלות ולהזיז את הכבלים במהלך ניקיונות.
שלב רביעי – סידור סופי
כעת נשדך או נתפור חזרה את הבד בספה.
נשים תחתיות גומי מתחת לרגלי הספה על מנת לבודד את הספה מהרצפה. כך למעשה אנרגיה לא מתבזבזת על הרצפה וגם מבודד מהשכנים.
נריץ את הכבל לאורך הקיר בעזרת תופסני כבלים.
וזהו! אתם רוטטים!
